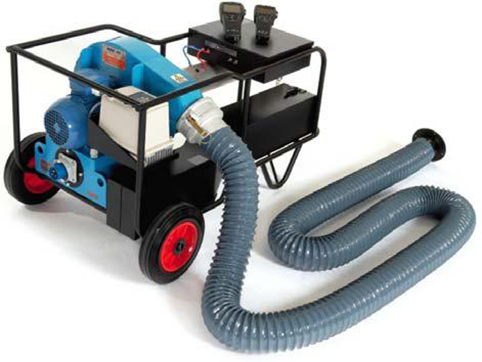

正压和负压系统风管与设备
泄漏评价系统(PANDA) / 管道漏风量测试仪
型号：PAN300 系列
正负压管道评价系统（PANDA）可有效帮助承包商，工程技术人员和研发人员有效评价通风管道和设备的泄漏量。PANDA 提供一个快速，准确和自动的管道系统漏风测试方案，其广泛用于建筑节能。
符合国际标准
BS EN12237:2003
BS EN1507:2006
DW/143 EUROVENT。
特点和优势
+可完成正压和负压条件下的管道漏风量测试
- 高漏风率：10-200L/S
- 低漏风率：1-13L/S
+准确度：读数的± 2.5%
+PAN321 型包括 TA460-P 多功能通风测试仪和 PVM620微压计
- 自动计算并实时显示漏风量
- 同时显示漏风因数和静压值
- 根据选定的气密性等级，提供 Pass/Fail 判断
- 自动转换实际流量泄漏率为标况(STP)下的泄漏率
- 实时监控大气压和温度的变化
- 数据可存储并方便下载和生成报表
- 可选择8934便携打印机

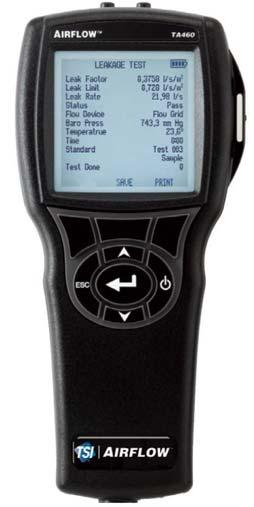

TA460-P 测量界面
技术指标
型号 PAN300系列
压力测量 (PVM620)
量程量程 ± 3,735 Pa(± 15 in. W.G.)
分辨率 分辨率 0.1 Pa (0.001 in..W.G)
准确度 读数的 1% ± 1 Pa(± 0.005 in. W.G.)
管道静压量程 ± 2,500 Pa(± 10 in. W.G),当风量为零时
风量测量 (TA460-P)
Wilson 辐射流量探架 高泄漏量程：10-200l/s (36-720 m3/hr, 21-424 cfm)
15mm 锥形喷嘴
低泄漏量程: 1-13 l/s(3.6-46.9 m3/hr, 2-27.5 cfm)
分辨率 0.01 l/s(0.01 m3/hr, 0.01 cfm)
准确度 读数的± 2.5% ± 0.01 l/s(± 0.04 m3/hr, ± 0.02 cfm)
温度测量 (TA460-P)
K 型热电偶 EN60584(IEC 584)
大气压测试 (TA460-P)
量程 690 to 1,241 hPa (517.5 to 930.87mm Hg, 20.36 to 36.648 in. Hg)
准确度 读数的± 2%
电源要求
型号 PAN321* 220-240V, 单相, 50/60 Hz, 10A
型号 PAN311** 220-240V, 单相, 50/60 Hz, 10A
重量 71Kg(157lbs.)
尺寸（长 x 宽 x 高）1,130mmx660mmx510mm
* 型号：包含仪器
** 型号：不包含仪器
TA460-P
管道分类表
