美国TSI平衡阀流量测试仪HM685型

 提示:点击图片可以放大

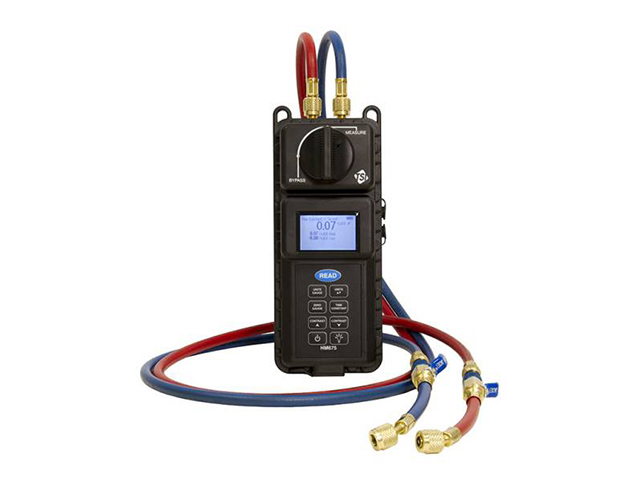

循环水压力计/平衡阀流量测试仪
型号 HM685



       HM685 循环水压力表用于平衡循环加热和冷却系统,检查泵的性能和设置平衡阀。他们可以测量并显示差压,高压侧和低压侧,而无需改变软管连接或仪表阀门设置。每个型号都配有背光显示屏和四节碱性或镍氢充电电池。



特征及优点
    + 同时测量高压侧、低压侧及差压;
    + 坚固、防水仪器便携箱
    + 两路温度传感器输入
    + 通过阀门厂家提供的Cv(Kv)值计算流量(最多100组Cv (Kv)数据输入)
    + 计算热流,叶轮直径和制动力
    + 可存储4000 个数据点到内存中以便以后调用/下载,使用CompuDat™USB 软件和USB 接口
    + 直观的菜单结构,简单的导航和仪器设置



应用

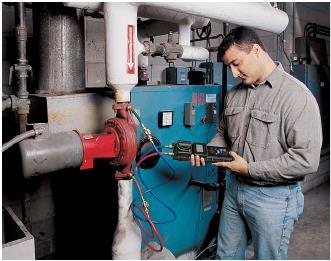

    + 测试和平衡制冷制热系统
    + 检测泵的性能
    + 设置平衡阀
HM675 套装包含硬质便携箱 ,2 根(2 mx 6 mm) 带关闭功能的软管,2 根探针、2 根压力表适配探头、电源线
HM685套装包含 HM675 所有的,并包含温度探头、ComuDat USB 下载软件



技术参数
压力
差压范围:-300 to 300 psi (-2,068 to 2,068 kPa)
压力表范围:-20 to 300 psi (-138 to 2,068 kPa)(-40 to 610 in. Hg)
精度:0.001 psi (0.01 kPa)(0.01 in. Hg)
准确性 1:±1% of reading plus .072 psi(0.5 kPa) (0.15 in. Hg)
单位:psi, in. H2O, ft H2O, kPa, mm Hg, in. Hg,m H2O, bar
压力连接:1/4” 37 · flare fitting, Male



温度
操作温度:40 to 113°F (5 to 45°C)
存储:-4 to 140°F (-20 to 60°C)
液体媒介:32 to 180°F (0 to 82°C)
探头:-40 to 250°F (-40 to 121 °C)
精度:0.1°F (0.1°C)
准确性:±0.5% of reading +1.2°F (0.7 °C)
单位:°F, °C



流量
Range2:-22,712 to 22,271 m 3/h, -99,999 to 99,999 USGPM (-6,309 to 6,309 l/s)
精度:0.0001 USGPM (0.00001 l/s)
准确性:per pressure accuracy + valve  deviation
单位:USGPM, UKGPM, m3/h, l/s, l/m



时间常数:用户可选(1, 5, 10, 20,30 秒)
统计(仅限于 HM685 ):max、min、平均、可达 4000 组数据
数据存储(仅限于 HM685):4,000 组, 100 测试编号
记录间隔 (仅限于HM685 ):用户可选(1 to 3,600 秒)
外型尺寸:11.1 in. × 4.7 in. × 3.5 in. (28.2 cm × 11.9 cm × 8.8 cm)
带电池重量:2.65 lbs (1.20 kg)
电源要求:四节 AA 电池,或交流适配器
